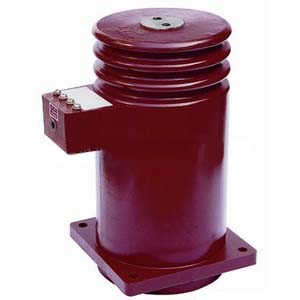

LDJ1-10Q/210-Y電流互感器
產品詳情
結構簡介
LDJ1-10Q/210-Y電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。
概述
LDJ1-10Q/210-Y電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。
技術參數
1、LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器額定絕緣水平：12/42/75
2、負荷的功率因數：cosφ=0.8（滯后）
3、額定一次電流為：5A或1A
4、表面爬電距離：大于530MM
5、產品標準：GB1208-2006《電流互感器》
6、儀器保安系數<10
| 額定電 流比(A) | 級次組合 | 額定輸出(VA) | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||||
| 0.2s | 0.5s | 0.2s | 0.5s | 10P10 | ||||
| 5/5 | 0.2s/10P 0.2/10P 0.5/10P | 10 | 10 | 10 | 10 | 15 | 0.5 | 1.25 |
| 10/5 | 1.0 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2.0 | 5 | ||||||
| 30/5 | 3.0 | 7.5 | ||||||
| 40/5 | 4.0 | 10 | ||||||
| 50/5 | 7.5 | 18 | ||||||
| 75/5 | 11 | 28 | ||||||
| 100/5 | 15 | 37.5 | ||||||
| 150/5 | 22.5 | 56 | ||||||
| 200/5 | 30 | 75 | ||||||
| 300～400/5 | 63 | 100 | ||||||
| 500～800/5 | 15 | 15 | 20 | |||||
| 1000～1250/5 | 20 | 20 | 25 | 80 | 130 | |||
額定電壓
電流互感器額定電壓不小于裝設點線路額定電壓。
變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
LDJ1-10Q/210-Y,LDJ1-10/210-Y型電流互感器安裝條件
1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染
- 產品名稱：
LDJ1-10Q/210-Y電流互感器
- 型號：
LDJ1-10Q-210-Y
