概述
JDZ1-1電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為1KV及以下的電力系統中，作電能、電壓的測量和繼電保護用。

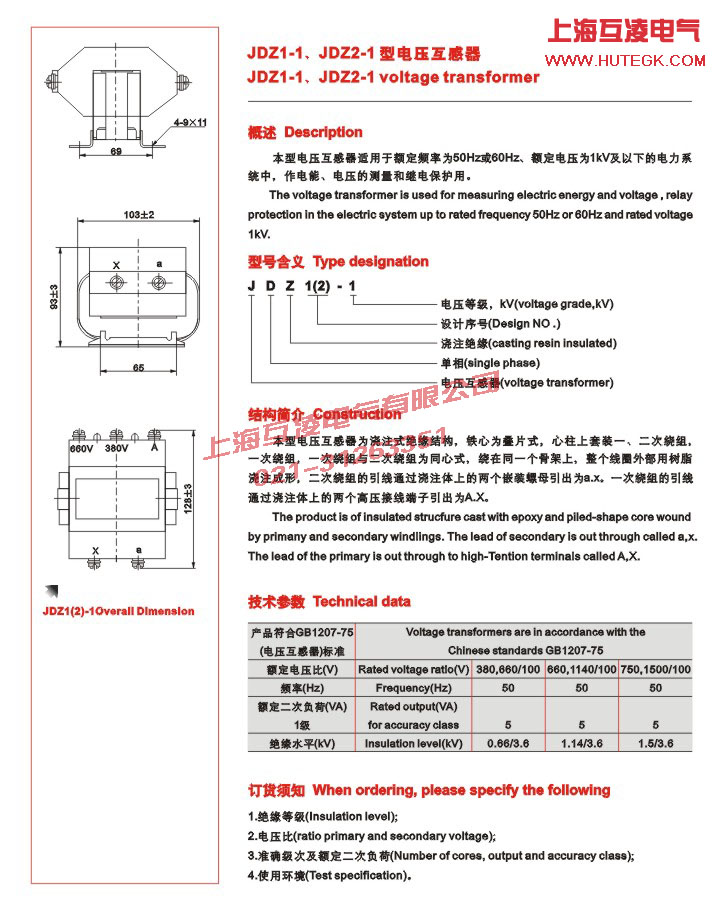

JDZ1-1型干式電壓互感器結構
本系列產品為澆注式絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一個骨架上，整個線圈外部用樹脂澆注成形，二次繞組的引線通過澆注體上的兩個嵌裝螺母引出為a.x，一次繞組的引線通過澆注體上的兩個高壓接線端子引出為A.X。
參數
| 型號 | 額定電壓比(V) | 準確級及額定輸出(VA)COSΦ =0.8 | 極限輸出(VA) | 額定絕緣水平(KV) | ||
| 0.5 | 1 | 3 | ||||
| JDZ1-1 | 660-1140/110 | 5 | 5 | 15 | 30 | 1.14/3.6 |
| JDZ2-1 | 380-660/110 | 5 | 5 | 10 | 30 | 0.66/3.6 |
1、產品標準：GB1207-1997《電壓互感器》；
2、負載功率因數：COS&=0.8 (滯后)；
3、本型互感器亦可于濕熱帶地區；
4、互感器承受工頻耐壓試驗：一次線圈對二次線圈及地為 3kV，一次線圈對地為3kV，持續時間1 min，無擊穿或閃絡現象。
- 產品名稱：
JDZ1-1電壓互感器
- 型號：
JDZ1-1
