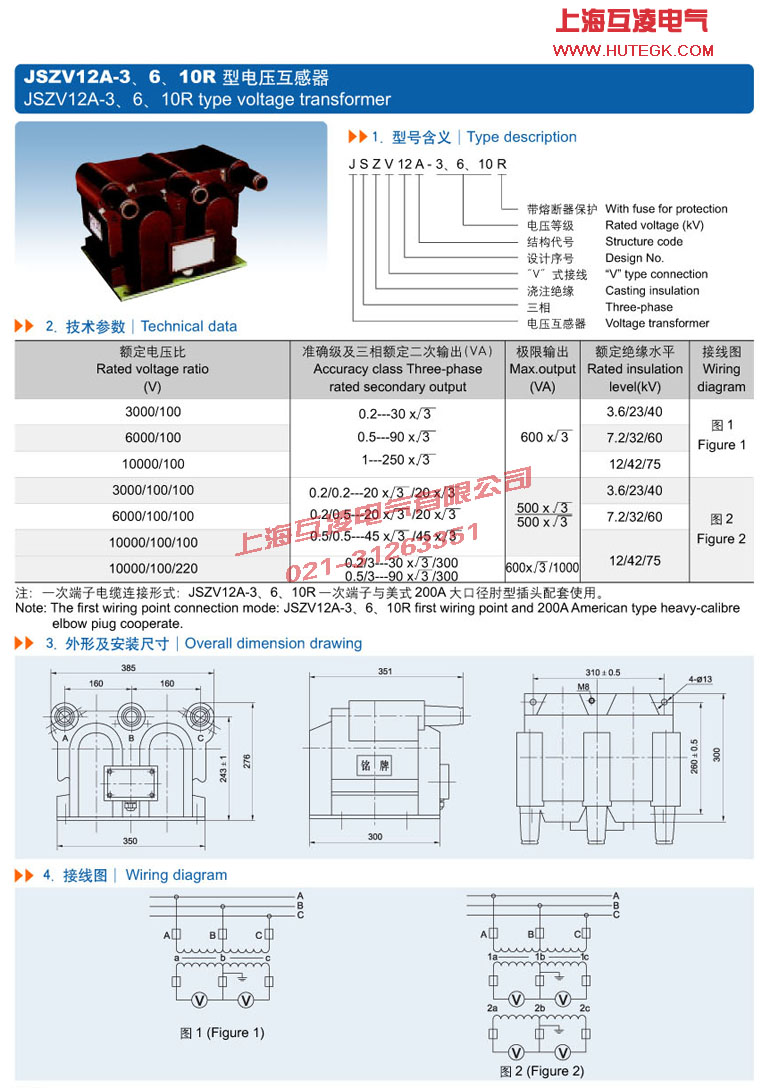

技術參數

●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；

結構

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

本型號電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護，不僅提供100V測量電壓，還提供220V操作電源供繼路器使用。
