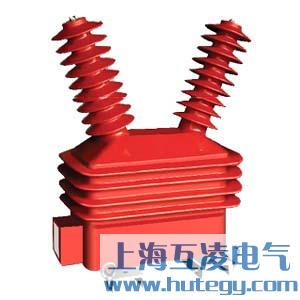

JDZW-35電壓互感器
產品詳情
簡介
JDZW-35型戶外電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50HZ，額定電壓35KV及以下戶外裝置的電力系統中，作電壓、電能測量和繼電保護使用。本型號電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成，全封閉支柱式結構耐污染、耐潮濕。

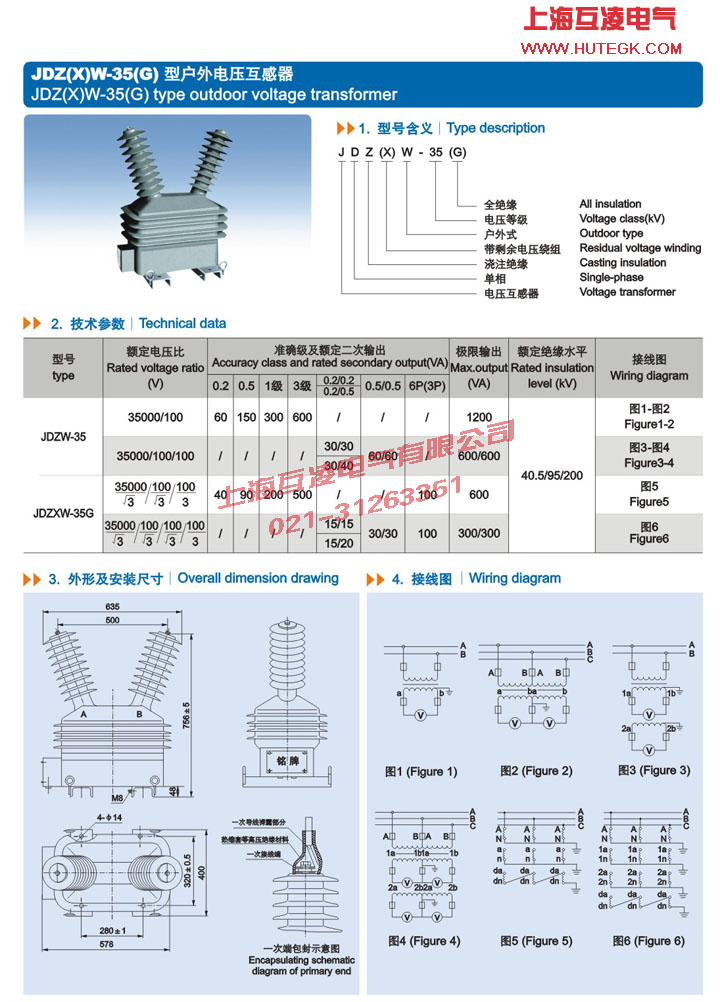

參數表
| 型號 | 額定電壓比（KV） | 準確級及額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P(3P) | ||||
| 0.2/0.5 | ||||||||||
| JDZW-35 | 35/0.1 | 60 | 150 | 300 | 600 | / | / | / | 1200 | 40.5/95/200 |
| 35/0.1/0.1 | / | / | / | / | 30/30 | 60/60 | / | 600/600 | ||
| 30/40 | ||||||||||
銘牌標志
電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：
第一個字母：J——電壓互感器；
第二個字母：D——單相；S——三相
第三個字母：J——油浸；Z——澆注；
第四個字母：數字——電壓等級（KV）。
例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。
額定一次電壓，作為互感器性能基準的一次電壓值。
額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。
準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。
- 產品名稱：
JDZW-35電壓互感器
- 型號：
JDZW-35
