簡介

AKH-0.66電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。產品符合國標GB1208-2006等同IEC60044-1：2003。。AKH-0.66電流互感器殼體之間的固定采用超聲波焊接的方式加以固定,殼體焊接牢固,密封性能較好AKH-0.66電流互感器按用途分為測量用電流互感器和保護用電流互感器; 測量用電流互感器又可分為普通測量用互感器、雙繞組電流互感器.雙繞組電流傳感器、開口式電流互感器、三相電流互感器、微型電流互感器和計量用電流互感器。電流互感器可按輸出信號及安裝方式及額定電壓進行命名，可以命名為：LMK-0.66 L表示電流，M表示母線式安裝方式，K表示絕緣介質為塑殼，0.66表示額定電壓不得超過660V，根據GB156-2003標準660V等同690V.

技術參數

測量CT一次電流5-6300A，二次電流5A，1A，0.1A，0.05A；

保護CT一次電流5-6300A，二次電流5A，1A，0.1A，0.05A；

雙繞組CT一次電流5-6300A，二次電流5A、20mA，1A、20mA；

雙繞組傳感器一次電流5-6300A，二次電流AC5A、DC4-20mA，AC1A、DC4-20mA；

剩余電流CT一次電流0-5A，二次輸出電流5mA，2mA或電壓1V;

三相電流互感器一次電流5-200A, 二次電流5A，1A，50mA，20mA;

微型電流互感器一次電流5-100A, 二次電流5A，1A，50mA，20mA;

計量CT一次電流5-2000A，二次電流5A，1A； 開口式CT一次電流20-6300A，二次電流5A，1A。

額定工作電壓AC0.66kV(等效AC0.69kV，GB156-2003)

額定頻率50～60Hz

安裝環境

環境溫度-30℃~70℃最高耐溫120℃

海拔高度≤3000m

工頻耐壓3000V/1min 50Hz

用于沒有雨雷直接侵襲，無嚴重污染及劇烈震動的場所

選型說明 　

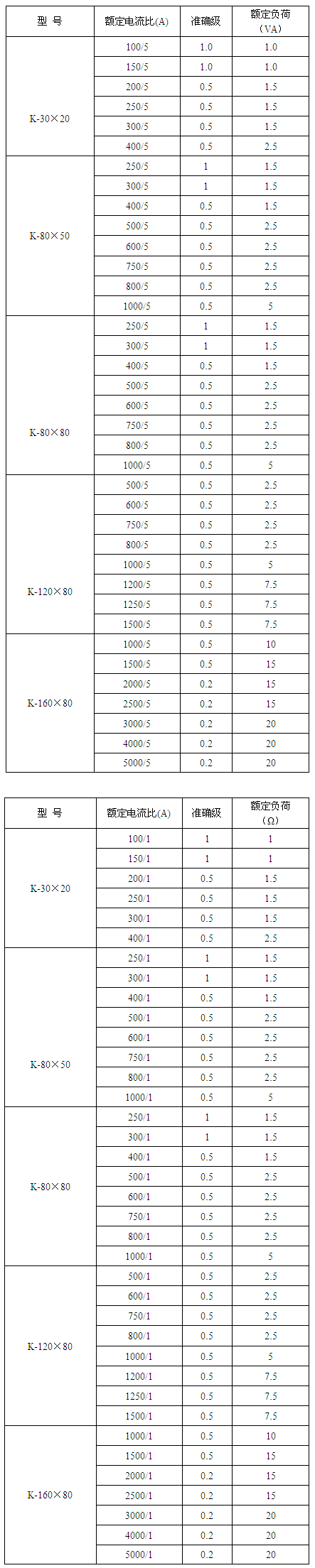

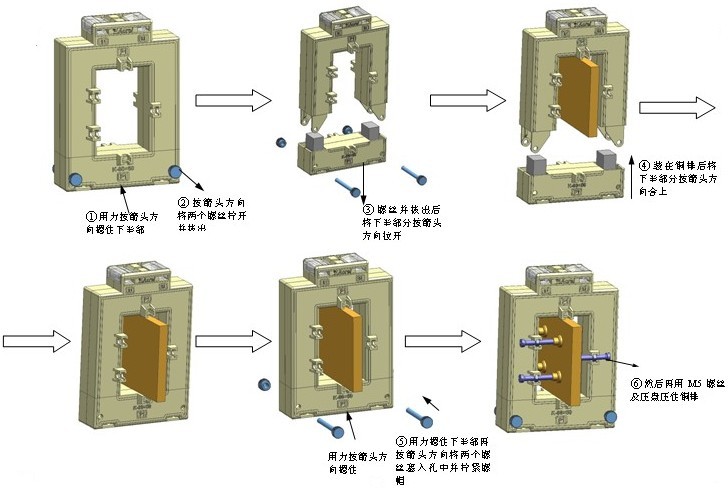

AKH-0.66電流互感器根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h； 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流； 　產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端； 測量?jī)x表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格； 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。詳細參數對應可以有下表格對應。
