穿心式電流互感器概述
穿心式電流互感器是一種常用的器件,在線路保護、檢測工作和計量工作中應用十分泛，在使用中我們應該穿心式電流互感器的
穿心式電流互感器結構特點

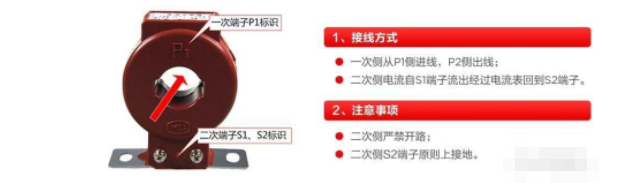

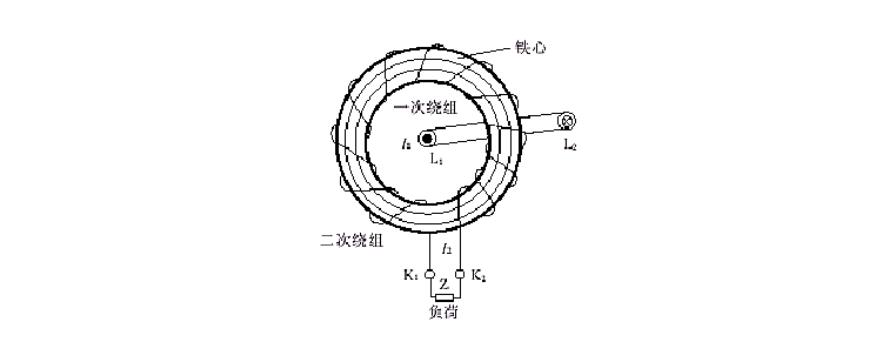

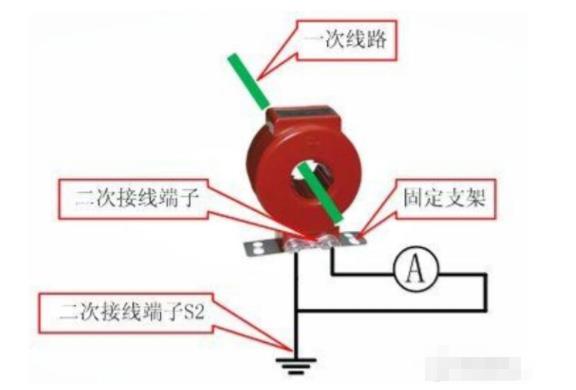

穿心式電流互感器其本身結構不設一次繞組,載流(負荷電流)導線由L1至L2穿過由硅鋼片搟卷制成的圓形(或其他形狀)鐵心起一次繞組作用。二次繞組直接均勻地纏繞在圓形鐵心上,與儀表、繼電器、變送器等電流線圏的二次負荷串聯形成閉合回路,見圖
穿心式電流互感器工作原理
穿心式電流互感器一次側線圈(穿心中心孔的一次導線)流過交變電流,使互感器鐵心中產生交變磁場,該交變磁場又使繞在鐵心上的二次線圈中產生二次交變電流。因為二次線是與測量,計量表計的電流線圈相串聯,所以可通過儀表觀察或記錄一次電流的工作情況和用電量。
穿心式電流互感器由于穿心式電流互感器不設一次繞組，其變比根據一次繞組穿過互感器鐵心中的匝數確定。改變一次導線繞穿中心孔的圈數而可以改變電流的變化,穿心匝數越多,變比越小;反之,穿心匝數越少,變比越大，大大擴大了它的使用范圍,
穿心式電流互感器應用
廣泛用于用電低壓系統中的計量和測量回路之中,也是供用電不可缺少的器件。
穿心式電流互感器注意安裝注意事項
1.需要確定穿心式電流互感器極性。關于電流互感器的極性可以查閱文章《電流互感器極性是電流互感器正確接線的第一步》
在電流互感器安裝中重要的是安匝數,由于互感器中電流并不是固定的,匝數改變會導致電流發生變化,在互感器運行中該裝置負教了較大的電流,工作人員只能對穿心匝數進行調整,從而控制電流互感。
在穿心式電流互感器安匝數是根據電流互感器穿心匝數與一次額定電流值的大小,根據穿心匝數的變化使電流互感器變流比發生改變,其可變性與操作靈活性較大,容易因穿心匝數錯誤而導致計量錯誤,電氣事故或是保護失靈等問題發生。
但是這種改變穿繞線圈數與原標定電流倍率的變化,往往使一些不熟悉穿心電流互感器的電氣人員產生誤解,認為一次導線在互感器實際穿繞的數與銘牌標倍率之比是:穿繞幾圈則是原倍率的幾分之一,也是原倍率與實際圈數的倒數之積。這種說法是錯誤的。
一般穿心電流互感器都是按二次側最大電流為5A來設計制造一次側的電流容量。只是因一次側容量不同而變流比不同,如果銘牌標稱一次側為一匝(圈)時而實際安裝根據需要繞了兩圖以上,上述的倍率關系是對的,即原倍率乘以實繞圈數的倒數,這時電度表實走數字乘以該倍率就是實際用電量(度)。如果銘牌上標稱一次匝數為兩匝(圈).這種算法就不對了,此時的倍率只能是按安/匝比關系來計算。
